Microspectromètre Raman

Raman

Spectromètres, microscopes et imagerie Raman

Le microspectromètre Raman permet d’analyser rapidement et sans destruction la composition chimique de matériaux solides, liquides ou gazeux. Grâce à la combinaison de la microscopie optique et de la spectroscopie Raman, il offre une cartographie fine des phases, structures et signatures moléculaires à l’échelle microscopique. Polyvalent et sensible, il s’adapte aussi bien à l’étude de nanomatériaux qu’au contrôle qualité ou à la recherche fondamentale, révélant en temps réel l’empreinte vibratoire de la matière.

HORIBA

Voir le site

Applications

Caractérisation moléculaire
Contrôle qualité
Imagerie spectrale
Biodistribution de NPs in vitro
Mécanismes d’interaction NP/cellule

Caractéristiques

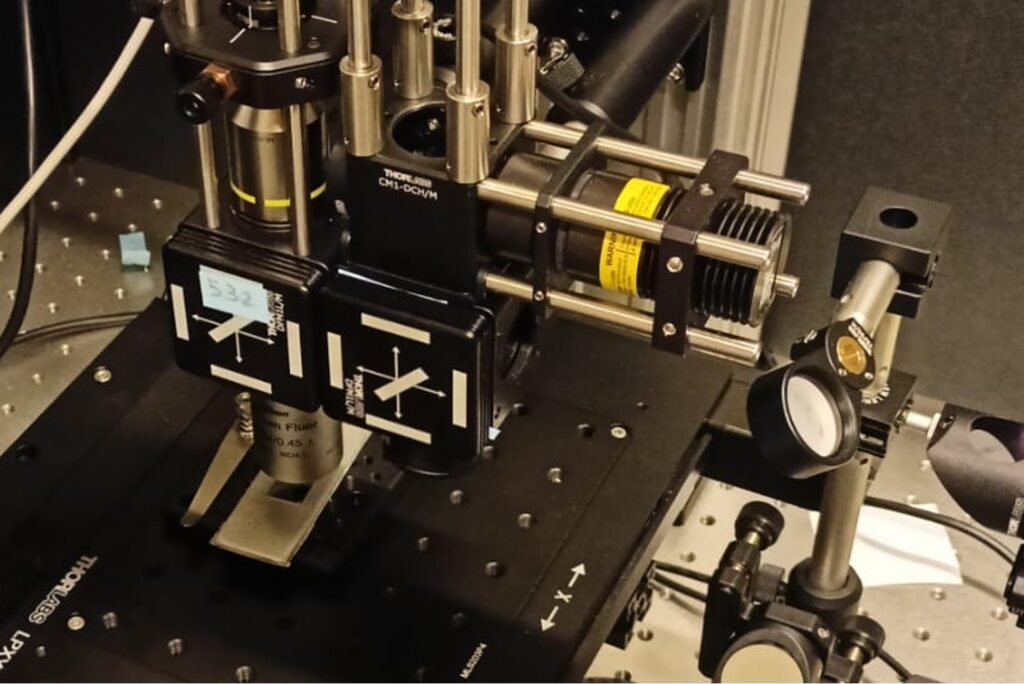

Spectromètre Ocean QEPro+, détecteur FFT-CCD, couplé à une source laser 532 nm (100 mW), gamme spectrale 550-3300 cm-1.
Spectromètre WP Raman XL-Series, détecteur DD-CCD, couplé à une source laser 785 nm (500 mW), gamme spectrale 350-3100 cm-1.
Fibre optique d’un diamètre de 105 µm.
Microscope équipé des objectifs 10, 20, 50 et 100X.
Platine motorisée piézoélectrique (0,1 µm).

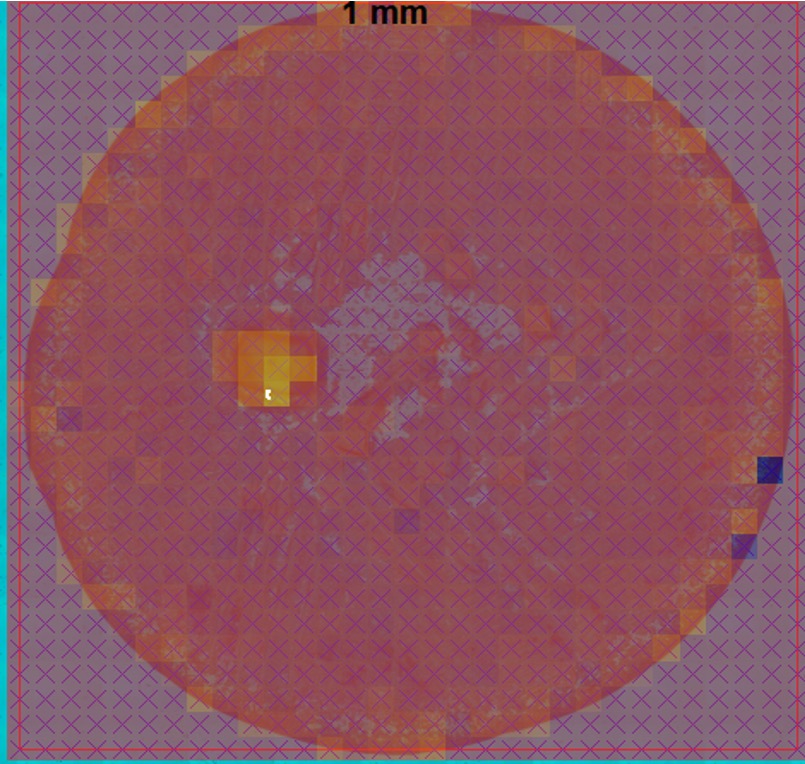

Analyse Raman d’une goutte de solution contenant des vésicules extracellulaires, déposée sur un substrat de SiO2 : image microscopique avec overlay de l’image Raman

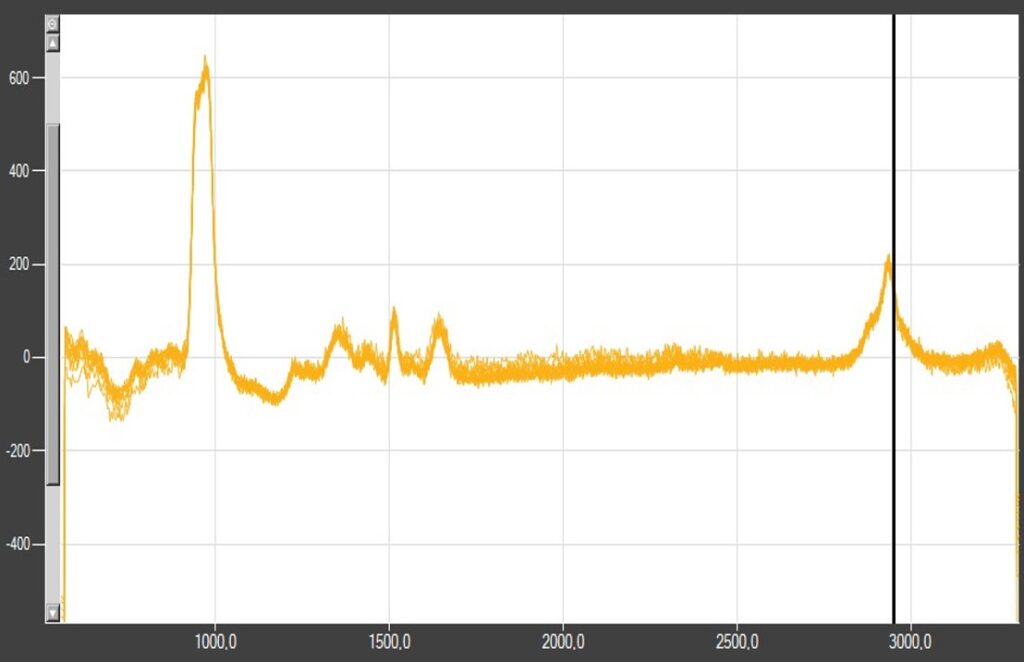

spectres Raman sélectionnés (droite).
